¿Cómo es un Horno Túnel?

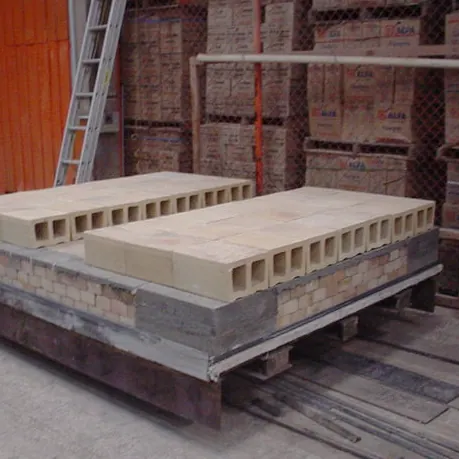

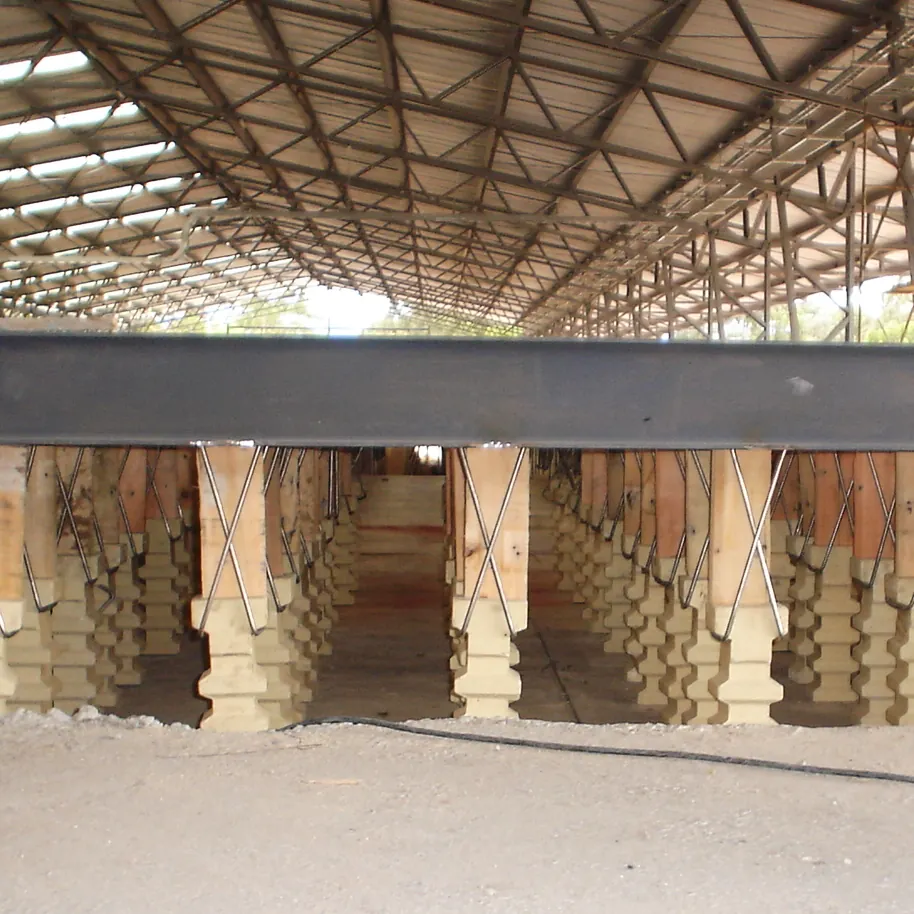

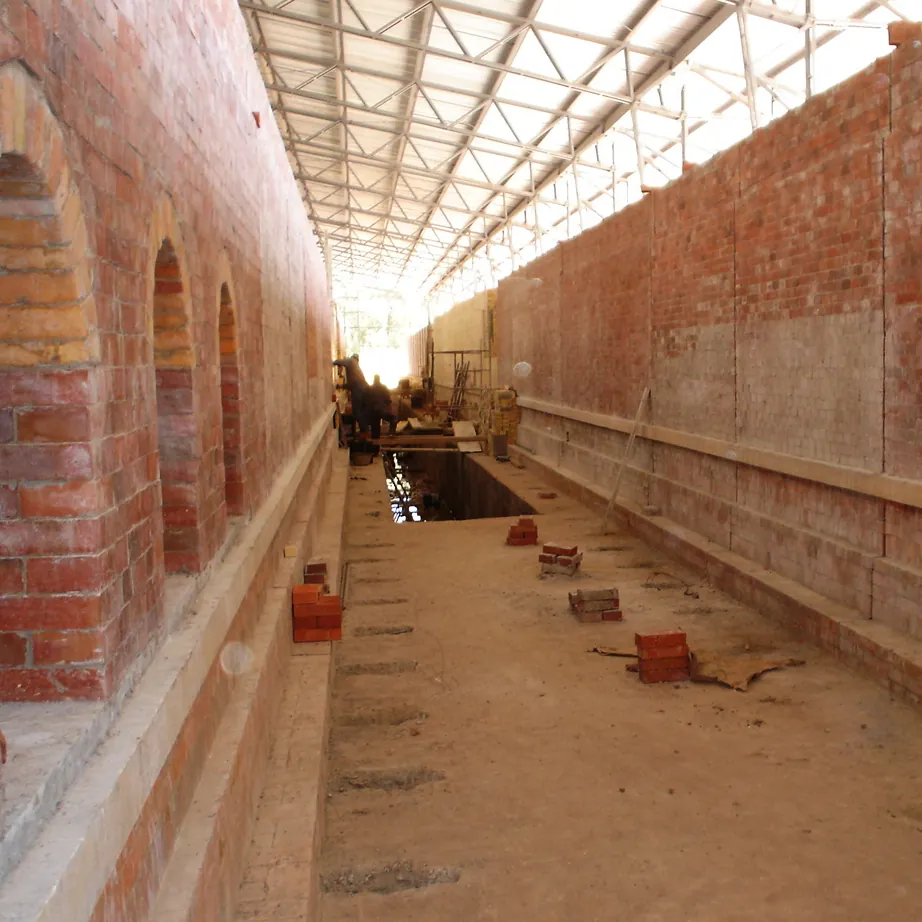

Es una construcción de largo, ancho y altura variables compuesta por dos paredes verticales, una bóveda (plana o curva) y un piso constituido por un tren de vagonetas que sirven para contener el material a quemar y sellar del exterior las diferentes zonas del horno.

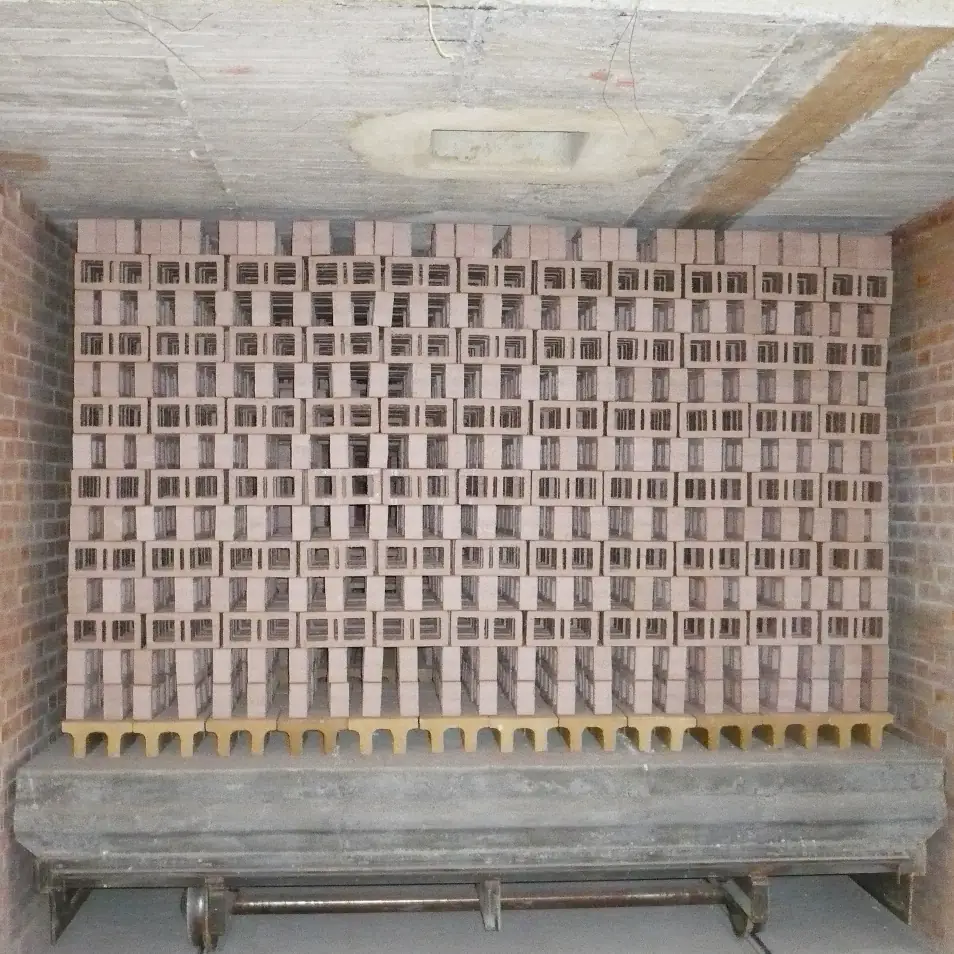

En todo momento el horno se encuentra lleno de vagonetas con ladrillos.
¿Cómo opera?
Cada zona tiene 1/3 de la longitud total del horno aproximadamente.
Las vagonetas con material entran al horno periódicamente y son movidas por un impulsador hidráulico que las transporta a través de las diferentes zonas del horno.
El aire, aspirado por un ventilador de tiro, trabaja a contracorriente con el sentido de avance de las vagonetas y sirve para hacer la transmisión de calor a lo largo del horno.
El horno opera con una curva de cocción que se diseña de acuerdo con su longitud y la clase de producto.
- Precalentamiento: 30°C a 700°C
- Cocción: 700°C a 1050°C
- Enfriamiento: 1050°C a 40°C

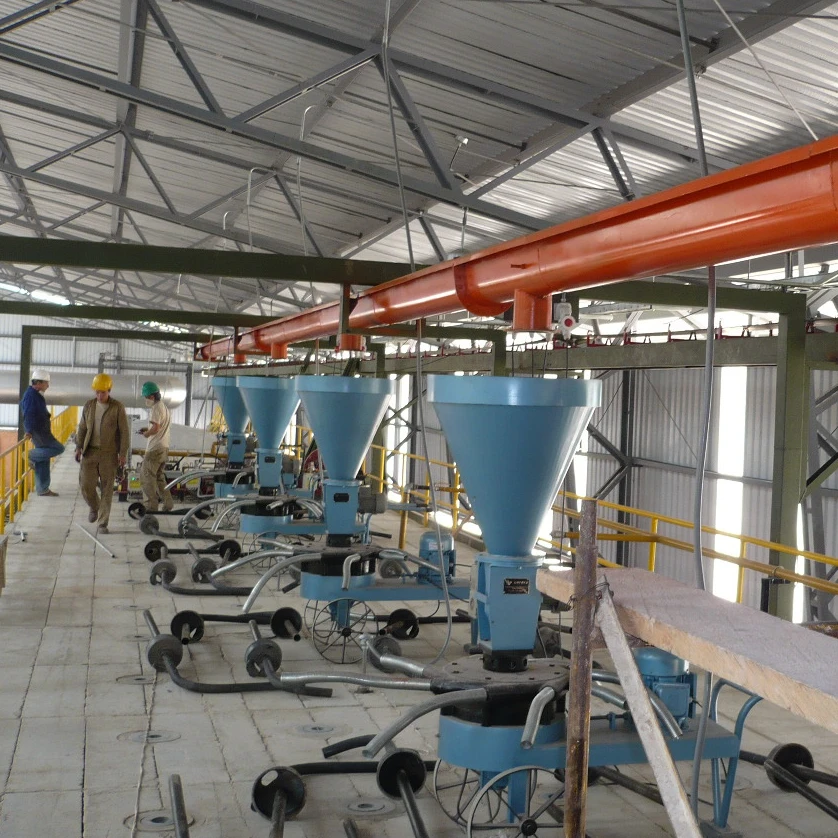

La zona de cocción trabaja con unas condiciones de temperatura específicas las cuales son mantenidas por la alimentación de combustible con quemadores de combustibles sólidos, líquidos o gaseosos.

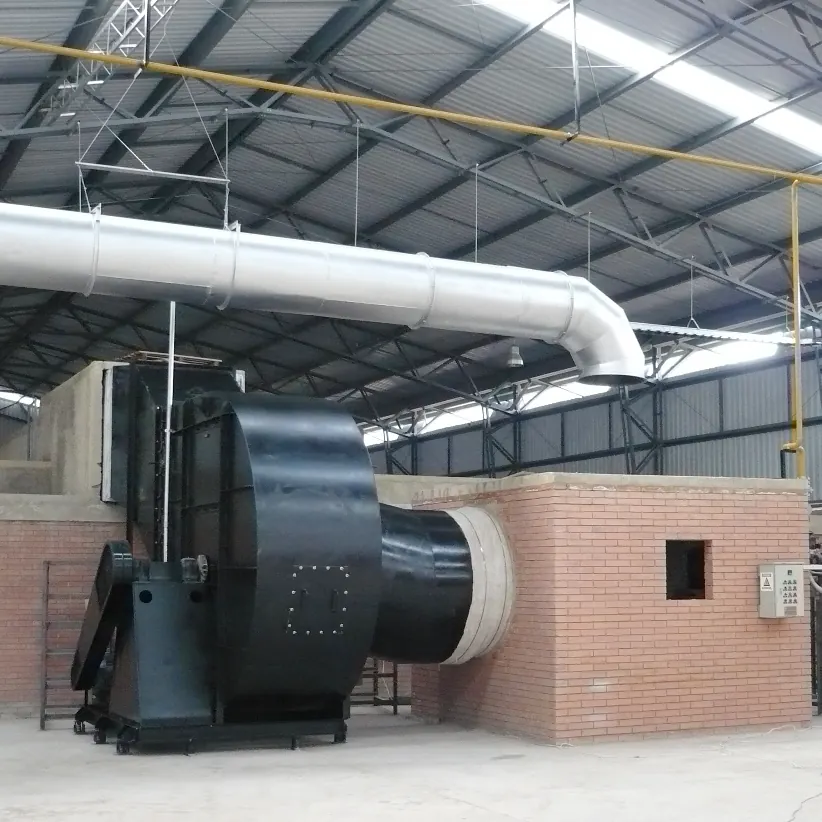

Una vez cocido, el producto sigue un enfriamiento gradual durante el cual:
- El producto consolida sus propiedades fisicoquímicas irreversibles.
- El 35% del calor utilizado para la cocción se recupera en forma de aire caliente apto para el secado de los productos.
¿Por qué usar un Horno Túnel?
-
Ventajas Económicas
Eficiencia térmica superior a otros tipos de hornos
Comparativo de desperdicios
Horno Colmena: 6 – 10%
Horno Hoffman: 7 – 12%
Horno Tunel: 2 – 4%
- Baja mano de obra (1 operario por turno de 8 horas)
- Recuperación de calor hasta del 35% utilizado para la cocción
Ventajas Ambientales
Con la actuales normas ambientales, los Hornos Túnel, al tener una mejor eficiencia energética (menor consumo de carbón / tonelada) presentan una gran ventaja competitiva respecto de los otros tipos de hornos en lo referente a emisiones por chimenea.
Ventajas de Seguridad Industrial
Todos las operaciones relacionadas con el Horno Túnel se hacen en un ambiente de trabajo normal, en lo referente a temperatura y calidad de aire para los operarios, desde plantas más sencillas hasta aquellas con alta mecanización y/o automatización.
Ventajas de Calidad
La homogeneidad en la cocción produce:
- Color uniforme
- Propiedades físicas semejantes
- Estabilidad dimensional
- Bajos desperdicios (2 – 4%)
Insumos utilizados en la construcción de un Horno Túnel
- Ladrillos normales para las paredes exteriores, interiores y bóveda curva en zonas de baja temperatura.
- Ladrillos, soportes y mortero refractarios para las zonas de alta temperatura, de fabricación nacional.
- Concretos refractarios para la bóveda y toberas de fabricación nacional.
- Rieles , perfilería, quemadores, ventiladores y demás equipos de soporte disponibles en el mercado nacional.
Hornos túnel construidos
- Arcillas Santa Ana – Cogua, Cundinamarca
- Ladrillos el Zipa – Paipa, Boyacá
- Materiales de Colombia (MATCO) – Tocancipá, Cundinamarca. Hoy Ladrillera 21
- Tablegres (Hoy Brick Factory) – 2 Hornos – Cogua, Cundinamarca
- Vallegres- Valle del Cauca – En construcción
- Ceragres – Bogotá, Cundinamarca
- Ladrigres – Nemocón, Cundinamarca
